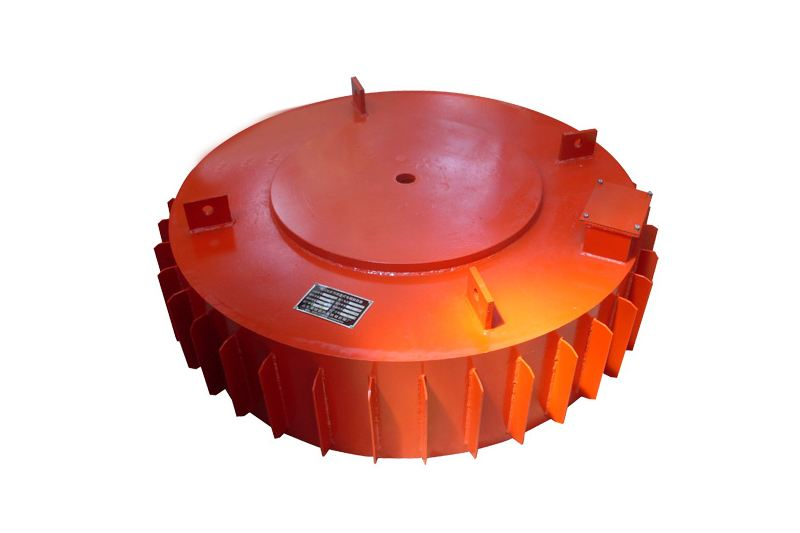

盤式電磁除鐵器之設備系統原理及工作流程

作者：恒磁除鐵器  來源：http://www.hnmmjd.cn/  時間：2019-12-24 03:12 一、制度原則:
1、系統工作原理:
盤式電磁除鐵器的工作實質上是向勵磁線圈施加直流電，并通過渦流效應產生磁場，從而對磁性雜質具有具有很強的吸引力，并從原料中分離出有害的磁性雜質。
2.電氣控制原理:
控制系統本身采用380伏和50Hz交流電源，變壓器改造后控制回路采用220伏交流電源作為。PLC控制整個系統的正常運行。除鐵器的前進、返回、勵磁和卸鐵等一系列過程通過可編程控制器進行控制。PLC采用西門子公 司產品，可靠性高，故障率低。
二.安裝和操作:
在遠程操作的過程中，根據字段情況，盤式電磁除鐵器按照程序設計運行到相應，即SQ1代表帶A中1號除鐵器的勵磁位置，SQ2代表帶B中1號除鐵器的勵磁位置，SQ4代表帶A中2號除鐵器的勵磁位置，SQ5代表帶B中2號除 鐵器的勵磁位置.SQ3和SQ4表示廢鐵位置(即初始位置)。
三、控制系統工作流程:

將控制面板上的現場集控轉換開關設置在集控位置，集控室接收集控準備信號。此時，除鐵器應處于初始位置(棄鐵位置)；當集控室發出啟動選甲帶工作的信號時，1號除鐵器及時向前移動，停在選甲帶頂部，開始激 發和吸收鐵。電控裝置開始計時。時間之后，2號除鐵器開始向前移動，自動停在選甲帶頂部，并開始激發和吸收鐵。10秒鐘后，1號除鐵器返回圖3。雙機交替盤式除鐵器控制系統的工作流程指示到棄鐵位置，停止勵 磁，棄鐵。時間后，1號除鐵器被設置為向前移動到釘帶的上部以吸收鐵，從而在該工作循環中循環工作。當集控室發出停止選甲帶工作的信號時，除鐵器將自動返回棄鐵位置停止勵磁。當集控室發出信號開始選擇皮 帶b時，2號除鐵器及時向前移動，停在皮帶b頂部，開始激發和吸收鐵。電控裝置也開始計時。時間之后，1號除鐵器開始向前移動，自動停在皮帶b的頂部，并開始激發和吸收鐵。10秒鐘后，2號除鐵器返回棄鐵位置， 停止勵磁，棄鐵。時間之后，將2號盤式電磁除鐵器設置為向前移動以吸收皮帶B上方的鐵，并在此工作循環中循環工作。
